CAD,PASSCAD五金模具设计实战精品课

第01节 PRSSCAD安装及用户界面，图层及模板分层及管理方式讲解

客服小艺关注TA

关注人数：1333

课程目录
课程信息

评论 (+30积分)

难度等级：: 高级进阶

视频时长：: 61分43秒

浏览人数：: 98364

本课概要：

PRSSCAD安装及用户界面，图层及模板分层及管理方式讲解（录播）

课程服务：

2980.00

分享到：

云艺帆-五金模具2D结构设计

●学习内容

CAD,PRESSCAD讲解，冲裁力计算，冲床规格选择，工艺分析，公差处理，产品图展开，工程工步排列，料带设计，各种结构设计：抽牙，凸包，打沙拉，滑块，侧冲，跷跷板、侧整、微调、架桥等，模具设计注意事项，试模及生产中问题点处理方式，报价等

第一部分：PRESSCAD软件基础

① PRESSCAD 界面介绍

② PRESSCAD下拉菜单讲解

③ PRESSCAD 软件使用方法和技巧


第二部分：产品图展开

① 单断面展开及其公式和经验数据的分析

② 接合法展开方法和技巧

③产品图展开实例操作及弹簧片展开操作


第三部分：工艺分析及工序排布

① 工序图的排法，注意事项，及相关图层的使用

② 实例操作，分析排列工序的原理和技巧

③ 工序图拆解及其实际设计中问题点解决方法


第四部分：复合模的设计

① 冲裁力及冲裁理论，生产中关于冲切常用问题点的解决方法

② 复合模结构及相关模板的功能，图层的应用

③ 复合模零件的设计及注意事项

④ 复合模拆模及相关表单的输出


第五部分：成形模的设计

① 成形模结构及相关模板的功能，图层的应用

② 成形模零件的设计及注意事项

③ 成形模拆模及相关表单的输出


第六部分：料条排列及连续模设计

① 产品图展开，料条排列技巧和注意事项

② 料条排列布局和细节分析

③ 连续模结构及相关模板的功能，图层的应用

④ 箱体类连续模的设计实例1

⑤ 箱体类连续模的设计实例1

⑥ 弹片端子类连续模的设计实例1

⑦ 弹片端子类连续模的设计实例1

⑧ 弹片端子类连续模的设计实例1

⑨ 模具成本分析报价


课程介绍

适用行业

五金模具设计，机械制图

学习效果

能胜任五金模具设计相关工作范围

课程目录

试学课程

试学01节 Press软件安装学习资料下载实用指令讲解试听 61分43秒 立刻学习

Press软件安装学习资料下载实用指令讲解

试学02节常用简化指令及PRESSCAD标注的讲解试听 64分43秒 立刻学习

常用简化指令及PRESSCAD标注的讲解

试学03节展开基础知识试听 57分55秒 立刻学习

展开基础知识

试学04节连续模设计要点汇总试听 63分31秒 立刻学习

连续模设计要点汇总

试学05节连续模异形零件的绘制试听 59分13秒 立刻学习

连续模异形零件的绘制

第1单元五金模具设计之CAD绘图入门篇

第1节 CAD工作界面介绍及基本操作作业 58分29秒 立刻学习

CAD工作界面介绍及基本操作

第2课：CAD线的绘制方式作业 41分49秒 立刻学习

CAD线的绘制方式（录播）

第3课：CAD圆的绘制方式作业 30分20秒 立刻学习

CAD圆的绘制方式（录播）

第4课：CAD作业实例讲解作业 47分07秒 立刻学习

CAD作业实例讲解（录播）

第5课：CAD矩型多边形绘制作业 58分03秒 立刻学习

CAD矩型多边形绘制（录播）

第6课：CAD复制，阵列，拉升，镜像，串接等功能的讲解作业 73分31秒 立刻学习

CAD复制，阵列，拉升，镜像，串接等功能的讲解（录播）

第7课：CAD缩放，移动，填充，属性复制等的讲解作业 55分34秒 立刻学习

CAD缩放，移动，填充，属性复制等的讲解（录播）

第8课：CAD尺寸标注作业 57分17秒 立刻学习

CAD尺寸标注（录播）

第9课：CAD尺寸标注，形位公差，表面粗糙度等讲解作业 64分01秒 立刻学习

CAD尺寸标注，形位公差，表面粗糙度等讲解（录播）

第10课：CAD图层，块，文字讲解作业 64分08秒 立刻学习

CAD图层，块，文字讲解（录播）

第11课：图框，表格作业 50分47秒 立刻学习

图框，表格

第12课：三视图讲解作业 51分08秒 立刻学习

三视图讲解（录播）

第13课：剖视图画法及标注作业 63分47秒 立刻学习

剖视图画法及标注（录播）

第14课：展开图，向视图作业 63分52秒 立刻学习

展开图、向视图（录播）

第15课：视图综合练习 58分00秒 立刻学习

视图综合练习

第16课：装配图画法及注意事项作业 67分17秒 立刻学习

装配图

第17课：等轴测图 60分25秒 立刻学习

等轴测图

第18课：CAD图纸的打印与输出作业 64分54秒 立刻学习

图纸的打印与输出

第2单元五金模具设计之PRESSCAD软件基础

第01节 PRSSCAD安装及用户界面，图层及模板分层及管理方式讲解作业 61分43秒 立刻学习

PRSSCAD安装及用户界面，图层及模板分层及管理方式讲解（录播）

第02节 Presscad下拉菜单，图层管理，颜色线型，字串管理作业 64分43秒 立刻学习

Presscad下拉菜单，图层管理，颜色线型，字串管理

第03节 Presscad尺寸注解及标注功能，PRESSCAD软件使用方法和技巧作业 63分29秒 立刻学习

Presscad尺寸注解及标注功能，PRESSCAD软件使用方法和技巧

第04节安装加载后问题点处理方式 08分49秒 立刻学习

安装加载后问题点处理方式

第05节 PRESSCAD模具图层介绍及标签复制等操作 67分12秒 立刻学习

PRESSCAD模具图层介绍及标签复制等操作

第06节 PRESSCAD复合模模块讲解 77分09秒 立刻学习

PRESSCAD复合模模块讲解

第07节 PRESSCAD连续模模块讲解 103分16秒 立刻学习

PRESSCAD连续模模块讲解

第08节 PRESSCAD模板分离图框编辑 75分51秒 立刻学习

PRESSCAD模板分离图框编辑

第09节 PRESSCAD A冲及异形A冲绘制方式 12分46秒 立刻学习

PRESSCAD A冲及异形A冲绘制方式

第10节 PRESSCAD引导针抽牙冲打凸点冲头打沙拉冲绘制方式 08分40秒 立刻学习

PRESSCAD引导针抽牙冲打凸点冲头打沙拉冲绘制方式

第11节 PRESSCAD基本命令讲解(AJ,QS,FF,CM,DD,HD,RD,XD) 07分35秒 立刻学习

PRESSCAD基本命令讲解(AJ,QS,FF,CM,DD,HD,RD,XD)

第12节 PRESSCAD基本命令讲解(DM,ET,OP,D1,CD,CR) 11分44秒 立刻学习

PRESSCAD基本命令讲解(DM,ET,OP,D1,CD,CR)

第13节尺寸标注功能讲解 13分03秒 立刻学习

尺寸标注功能讲解

第3单元五金模具设计 10期

第01节软件安装学习资料下载实用指令讲解 61分43秒 立刻学习

软件安装学习资料下载实用指令讲解

第02节常用简化指令及PRESSCAD标注的讲解 64分43秒 立刻学习

常用简化指令及PRESSCAD标注的讲解

第03节软件标注方法及图层的操作 63分29秒 立刻学习

软件标注方法及图层的操作

第04课 PRESSCAD及时CREO2.0的安装 3D转2D图单断面及弹簧片的展开计算作业 69分25秒 立刻学习

PRESSCAD及时CREO2.0的安装 3D转2D图单断面及弹簧片的展开计算

第05节折弯工艺分析及接合法展开作业 65分02秒 立刻学习

折弯工艺分析及接合法展开

第06节抽牙预冲和沙拉预冲的推算 3D图转2D图的技巧作业 64分11秒 立刻学习

抽牙预冲和沙拉预冲的推算 3D图转2D图的技巧

第07节 BOTTOM图纸的整体展开 62分57秒 立刻学习

BOTTOM图纸的整体展开

第08节 BOTTOM展开技巧及常用问题点剖析 62分43秒 立刻学习

BOTTOM展开技巧及常用问题点剖析

第09节 BOTTOM产品内部结构细节绘制及技术要点剖析 70分47秒 立刻学习

BOTTOM产品内部结构细节绘制及技术要点剖析

第10节 BOTTOM工艺排列 67分04秒 立刻学习

BOTTOM工艺排列

第11节 BOTTOM工序分离及注意事项 63分56秒 立刻学习

BOTTOM工序分离及注意事项

第12节 BKT料带接刀做法，工艺排列 67分57秒 立刻学习

BKT料带接刀做法，工艺排列

第13节三视图的画法，BKT料带排列完成 67分34秒 立刻学习

三视图的画法，BKT料带排列完成

第14节连续模模具结构及相关零件组合图的画法 69分44秒 立刻学习

连续模模具结构及相关零件组合图的画法

第15节连续模模板参数设定及材料表制做方法 64分12秒 立刻学习

连续模模板参数设定及材料表制做方法

第16节连续模冲头零件异形零件的画法 65分32秒 立刻学习

连续模冲头零件异形零件的画法

第17节入块折弯等相关零件的绘制技巧 63分04秒 立刻学习

入块折弯等相关零件的绘制技

第18节折弯滑块及成形零件的画法 62分37秒 立刻学习

折弯滑块及成形零件的画法

第19节折弯零件刮料结构及折弯零件 61分28秒 立刻学习

折弯零件刮料结构及折弯零件

第20节反折边向下折弯折斜度剖析 63分01秒 立刻学习

反折边向下折弯折斜度剖析

第21节模具冲头零件的绘制 66分02秒 立刻学习

模具冲头零件的绘制

第22节模具标准件的画法要点 64分36秒 立刻学习

模具标准件的画法要点

第23节模具分离常用问题点分析 63分38秒 立刻学习

模具分离常用问题点分析

第24节拉伸模展开拉伸次数计算 68分46秒 立刻学习

拉伸模展开拉伸次数计算

第25节拉伸直径和高度计算及料带排列 47分29秒 立刻学习

拉伸直径和高度计算及料带排列

第4单元五金模具设计之实战产品展开及工序排列

第01课展开基础知识 57分55秒 立刻学习

展开基础知识

第02课展开单断面结合法计算之抽牙反折边 60分58秒 立刻学习

展开单断面结合法计算之抽牙反折边

第03课电源上盖的展开练习 60分34秒 立刻学习

电源上盖的展开练习

第04课电源上盖DFM问题点描述 65分16秒 立刻学习

电源上盖DFM问题点描述

第05课工序图绘制 60分56秒 立刻学习

工序图绘制

第06课冲压缺陷基础知识讲解 62分51秒 立刻学习

冲压缺陷基础知识讲解

第07课复合模结构及功能讲解 62分13秒 立刻学习

复合模结构及功能讲解

第08课复合模设置及标准件的绘制 61分38秒 立刻学习

复合模设置及标准件的绘制

第09课复合模异形零件及定位销避位的绘制 63分03秒 立刻学习

复合模异形零件及定位销避位的绘制

第10课复合模增加模板技巧及常用问题点处理方法 74分08秒 立刻学习

复合模增加模板技巧及常用问题点处理方法

第11课：产品展开及料带排列 63分16秒 立刻学习

产品展开及料带排列

第12课料带排列注意点及压毛边的处理 29分17秒 立刻学习

料带排列注意点及压毛边的处理

第13课连续模设计要点汇总 63分31秒 立刻学习

连续模设计要点汇总

第14课连续模结构图绘制及功能讲解 18分47秒 立刻学习

连续模结构图绘制及功能讲解

第15课异形A冲及压线的画法 65分34秒 立刻学习

异形A冲及压线的画法

第16课连续模异形零件的绘制 59分13秒 立刻学习

连续模异形零件的绘制

第17课折弯成形零件绘制 61分31秒 立刻学习

折弯成形零件绘制

第18课抽牙冲模板入块两用销及产品出件的设计 62分17秒 立刻学习

抽牙冲模板入块两用销及产品出件的设计

第19课连续模定位零件及检查重点 61分46秒 立刻学习

连续模定位零件及检查重点

第20课连续模标准件的画法 62分29秒 立刻学习

连续模标准件的画法

第21课连续模拆模板零件方法技巧 63分38秒 立刻学习

连续模拆模板零件方法技巧

第22课常用连续模模具结构的变换方法 66分17秒 立刻学习

常用连续模模具结构的变换方法

第23课插头端子产品图展开 66分14秒 立刻学习

插头端子产品图展开

第24课 T-1208s端子模切刀工艺排法 62分34秒 立刻学习

T-1208s端子模切刀工艺排法

第25课 T-1208s端子模成形工艺设计 62分37秒 立刻学习

T-1208s端子模成形工艺设计

想让您的问题得到快速解答嘛，快在这里提问吧！我要提问

当前课节问题(0) 当前课程问题(0) 全部问题(4165)

C4D小白

C4D视频教程美工设计零基础入门全套建模渲染场景高级案例课程（TM） > 第19-22节C4D教程.mp4 『41分54秒』

样条工具画的就没问题，为什么样条弧线工具画着没反应？

17 天前回答

guoguo

定制家具橱柜下单图绘制 > 定制家具橱柜下单图绘制

根本打不开

2023-12-24 回答

mxj

CAD全屋定制家具设计基础教程 > 第8节：电脑桌书柜平面图 『11分19秒』

第八节有点难

2023-12-10 回答

叫我罗胖胖

3DMAX室外建筑设计零基础入门建模效果图VRAY渲染自学视频教程（TM） > 07阵列工具，扇子制作.mp4 『00分14秒』

阵列工具有没有快捷键呢

2023-11-28 回答

厉害了

PROE-CREO 蝶形螺母建模教程 > PROE-CREO 蝶形螺母建模实例

3320202

2023-11-25 回答

阿笨猫

草图大师视频教程SketchUp2018零基础su园林景观设计全套自学课程（TM） > 37-39课程草图大师2018内容讲解.mp4 『00分04秒』

课程用到的软件插件都不提供怎么学习？也没客服

2023-10-27 回答

啊哈哈哈哈

AutoCAD2018零基础全面精通教程 > 第20节：CAD 2018 综合技能练习实例1 『18分40秒』

QQ截图20231026174534.png 在在外面画出矩形。旋转好角度。移进去

2023-10-26 回答

灵犀

【职业课】-中国风古风插画班 > 40期——————第01节：色彩原理与色彩性格 『02分47秒』

看不了课程，黑屏

2023-09-19 回答

清风明月

CAD/3DMAX室内设计-实战班 > 【试学01】零基础轻松掌握CAD室内设计环境设置要点


2023-09-11 回答

叫我罗胖胖

3DMAX室外建筑设计零基础入门建模效果图VRAY渲染自学视频教程（TM） > 01，3DMAX2018视图的操作和用法习惯.mp4 『01分04秒』

您好，老师，我现在才开始学习，发现百度网盘的资料链接失效了，请问在哪里可以重新下载

2023-04-26 回答

认真评价课程可获得40积分哦~ 发表评论

欧宝电器

11111111111111

2018-09-06 回复

第1节 CAD工作界面介绍及基本操作 (0) 第2课：CAD线的绘制方式 (0) 第3课：CAD圆的绘制方式 (0) 第4课：CAD作业实例讲解 (0) 第5课：CAD矩型多边形绘制 (0) 第6课：CAD复制，阵列，拉升，镜像，串接等功能的讲解 (0) 第7课：CAD缩放，移动，填充，属性复制等的讲解 (0) 第8课：CAD尺寸标注 (0) 第9课：CAD尺寸标注，形位公差，表面粗糙度等讲解 (0) 第10课：CAD图层，块，文字讲解 (0) 第11课：图框，表格 (0) 第12课：三视图讲解 (0) 第13课：剖视图画法及标注 (0) 第14课：展开图，向视图 (0) 第16课：装配图画法及注意事项 (0) 第18课：CAD图纸的打印与输出 (0) 第01节 PRSSCAD安装及用户界面，图层及模板分层及管理方式讲解 (0) 第02节 Presscad下拉菜单，图层管理，颜色线型，字串管理 (1) 第03节 Presscad尺寸注解及标注功能，PRESSCAD软件使用方法和技巧 (0) 第04课 PRESSCAD及时CREO2.0的安装 3D转2D图单断面及弹簧片的展开计算 (3) 第05节折弯工艺分析及接合法展开 (0) 第06节抽牙预冲和沙拉预冲的推算 3D图转2D图的技巧 (0)

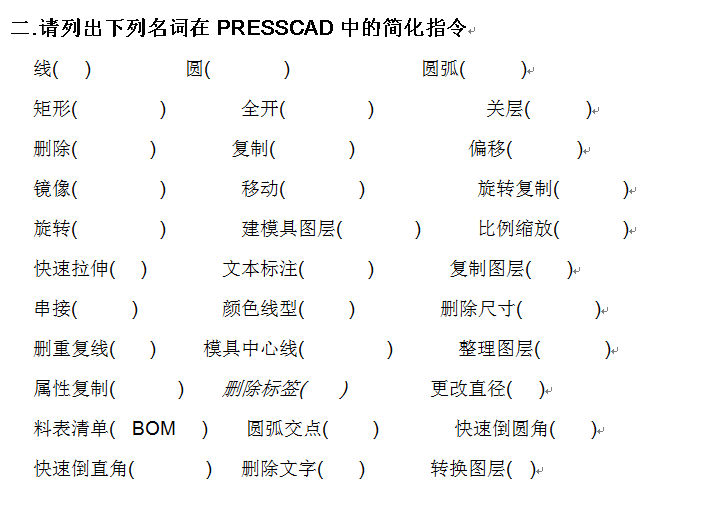

第01节 PRSSCAD安装及用户界面，图层及模板分层及管理方式讲解作业安排：
